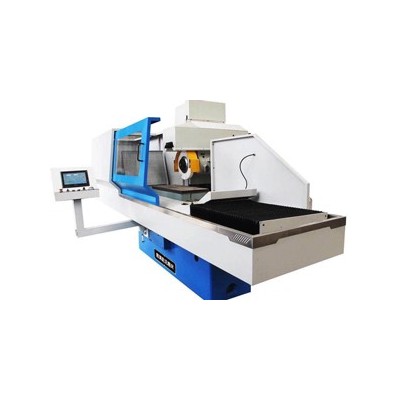

SK7130型數控平面磨床技(ji)術參數
1.本(ben)機(ji)床采用拖板移動式，導(dao)軌(gui)為雙(shuang)Ｖ雙(shuang)平結構(gou)，工(gong)作臺承載(zai)能力好，加工(gong)精度高，質 量可(ke)靠(kao)；
2.機床(chuang)擁(yong)有獨立的自潤(run)滑系統，穩定性好， 回轉精度高；
3.橫(heng)向和垂直軸進給均(jun)采用精密絲桿傳動(dong)、伺服電(dian)機(ji)驅(qu)動(dong)，控制精準，進刀精度高，具有較高的(de)性(xing)價(jia)比(bi)。
|
參 數(shu)(Specificafions) |
單 位(wei)(Unit) |
SK7130×1000 |
||
|
工(gong)作臺 (Worktables) |
工作臺面尺寸(cun)(寬×長(chang)) |
mm |
300×1000 |
|
|
吸盤尺寸(寬×長) |
mm |
300×800 |
||
|
最大磨削尺(chi)寸(寬×長(chang)×高) |
mm |
300×800×400 |
||
|
工作(zuo)臺縱向(xiang)行(xing)程(液動) |
mm |
200～1100 |
||
|
工(gong)作(zuo)臺(tai)速度(無級) |
m/min |
3～27 |
||
|
工作臺T型槽數×寬度 |
|
3×18 |
||
|
工作臺承載量(liang) |
kg |
499 |
||
|
磨 頭 (Grinding wheel head) |
砂輪(lun)軸中心到工作(zuo)臺面的距離 |
mm |
135～575 |
|
|
磨頭橫向(xiang)每(mei)行程(cheng)斷續進給量 |
mm/次 |
數控 |
||
|
砂輪軸轉速 |
rpm |
1440 |
||
|
垂(chui)直(zhi)進給手(shou)輪刻(ke)度盤值 |
mm |
0.01 |
||
|
手輪每轉磨頭進給量(liang) |
橫向進(jin)給 |
mm |
數控(kong)無極變(bian)速 |
|
|
垂直進給 |
mm |
數控無極變(bian)速(su) |
||
|
砂輪尺寸(外徑(jing)×寬×內徑(jing)) |
mm |
Φ(270～350)×40×Φ127 |
||
|
電機功率 (motor power) |
電機總功(gong)率 |
kw |
15 |
|
|
磨頭(tou)電(dian)機功(gong)率 |
kw |
11 |
||
|
工作精度 |
加工表面(mian)對(dui)基(ji)面(mian)的平行度 |
mm |
300：0.005 |
|
|
表面粗糙度 |
μm |
Ra0.63 |
||
|
機床重量(liang) |
凈(jing)重 |
kg |
3700 |
|
|
毛重 |
kg |
3900 |
||
|
機(ji)床外形尺寸(長×寬×高) |
mm |
3200×1900×2500 |
||
一、保(bao)修期(qi)及保(bao)修期(qi)后的服務(wu)
1.機(ji)床從驗(yan)收合格之日起，整(zheng)機(ji)保(bao)修(xiu)12個月(yue)。
2.設備在質保期內出現(xian)故障(zhang)，賣方4小(xiao)時內有答復，72小(xiao)時內趕到(dao)現(xian)場處理(li)故障(zhang)，免費服務并免費更換損(sun)壞的零(ling)件(jian)。
3.保修(xiu)期過后，賣方將提供(gong)優惠的技(ji)術支持和服務以及零配件供(gong)應。
4.凡是人為損(sun)壞或未按(an)《使用(yong)說明書》正(zheng)確(que)使用(yong)本機(ji)床造成機(ji)床損(sun)壞的，均不在保修之(zhi)內；如(ru)發生事故由買方自己負(fu)責。
二(er)、 培訓
如買方需(xu)要(yao)，賣(mai)方服務人員應(ying)對買方的操(cao)作工、維(wei)修工及有關(guan)管理(li)人員進行現(xian)場培訓，培訓內容主要(yao)是：機床主要(yao)結構及功能(neng)、安全操(cao)作規程及基(ji)本常識、各手輪(lun)手柄的功用、常見的故障和(he)排除方法、機床的維(wei)護(hu)、保(bao)養及注意事項等(deng)。
三(san)、技(ji)術(shu)資料清單
使(shi)用說(shuo)明書（機械、液壓部分，含機床維護等） 1份
使用說明書(shu)（電氣部分，含電氣原(yuan)理圖、接線(xian)圖等(deng)） 1份
合格證明書 1份
裝(zhuang)箱單： 1份
四(si)、機床附件清單
|
序號 |
附(fu)件名稱 |
規格 |
數量 |
備注 |
|
1 |
電(dian)磁吸盤 |
300×800（標(biao)準型） |
1塊 |
標(biao)配(pei) |
|
2 |
砂輪（帶卡盤） |
φ350×40×φ127 |
1 套 |
標配(pei) |
|
3 |
砂輪平衡軸 |
|
1 支 |
標配 |
|
4 |
砂輪修整器（自(zi)制） |
|
1 只 |
標配 |
|
5 |
地腳螺釘 |
|
3只 |
標(biao)配 |
|
6 |
機床墊鐵 |
|
5付 |
標配 |
|
7 |
砂輪平衡架(jia) |
|
1 只 |
標配(pei) |
|
8 |
內六角(jiao)扳手 |
3、4、5、6、8、10、12、14 |
各(ge)1 |
標配 |
注(zhu)意：其中電磁吸盤和一套砂輪裝在(zai)主機上；
五、機床安裝調試(shi)及終驗收
1.賣(mai)方(fang)(fang)應在合同(tong)生效后一個月內向買方(fang)(fang)提(ti)供“環境安(an)裝要求”，買方(fang)(fang)應根據此要求提(ti)前做好機(ji)床的安(an)裝準備工(gong)作(zuo)。
2.機床到達用戶地并開(kai)箱(xiang)后，買方按“裝箱(xiang)單”中的內容進行逐項(xiang)清點驗收(shou)。如需賣(mai)方幫助安裝調試，則應及(ji)時通知賣(mai)方。
3.賣方(fang)(fang)接到買方(fang)(fang)需安(an)裝調(diao)試(shi)的通知后，應(ying)及時派人前(qian)往買方(fang)(fang)地(di)進行機床的安(an)裝調(diao)試(shi)工作。買方(fang)(fang)派專人協助，并提供必要(yao)的工具和相應(ying)的便利。
4.安裝調(diao)試(shi)完成(cheng)后(hou)，對(dui)試(shi)件進行磨削加工，并檢(jian)查試(shi)件的(de)精度(du)及粗糙度(du)達客戶要求（在該機型規定的(de)精度(du)范圍內）。
5.驗(yan)收完畢，買方(fang)在(zai)驗(yan)收合(he)格單上(shang)簽字。
6.買方對(dui)運抵安裝(zhuang)(zhuang)現場的(de)機床存放時間不得超過45天，若超過45天不進行(xing)安裝(zhuang)(zhuang)，將(jiang)從45天后(hou)視同(tong)該機床已經(jing)驗收合格(ge)，并開始計(ji)算質保期時間。
六、機(ji)床執行標(biao)準
本機(ji)床產品貫(guan)徹JB/T 1579－1999標準(zhun)(zhun)的相關(guan)標準(zhun)(zhun)和行業標準(zhun)(zhun)
|
機床(chuang)部件 |
數量(liang) |
備 注 |
|
主機(ji) |
1套(tao) |
含(han)：床身、拖(tuo)板、工作臺(tai)、立柱、磨(mo)頭等(deng) |
|
電氣系統 |
1套 |
含：電氣控制柜、操縱箱等 |
|
液壓及潤(run)滑系統 |
1套 |
含：液(ye)壓泵、液(ye)壓閥、液(ye)壓管路(lu)、接氣管、潤滑管路(lu)等(deng) |
|
冷卻系統 |
1套 |
含：水(shui)泵(beng)、等 |
|
序(xu)號(hao) |
名 稱 |
特 點 |
制造廠家 |
|
1 |
主(zhu)軸 |
合金(jin)鋼經(jing)多次(ci)熱處理 |
自制 |
|
2 |
主軸(zhou)(zhou)軸(zhou)(zhou)承(cheng)P4級 |
滾動軸承（精度高） |
外(wai)購（哈(ha)軸） |
|
3 |
滾珠(zhu)絲桿（垂(chui)直、橫向） |
高精度(du) |
外購（哈軸） |
|
4 |
蝸輪蝸桿(gan) |
裝在垂直進給減速器上(shang) |
自制 |
|
5 |
主軸軸瓦(wa) |
磨(mo)頭上 |
自制(zhi) |
七、機床控制系統介紹(shao)（列表詳細介紹(shao)）
SKM130數(shu)(shu)控(kong)高(gao)精平(ping)面(mian)磨床數(shu)(shu)控(kong)系統(tong)，面(mian)板帶有10寸觸(chu)摸屏(ping)，可顯示Z/Y軸的進給尺寸，分為粗、精及(ji)無火花磨削，可數(shu)(shu)字化設(she)置進給次(ci)數(shu)(shu)及(ji)每次(ci)的進給量。調(diao)節磁(ci)盤吸力大小，Y軸可數(shu)(shu)字化設(she)置磨削距(ju)離，Z軸具有磨削完成回復原(yuan)點(dian)及(ji)機(ji)床主軸、液(ye)壓、水泵(beng)停(ting)止功能。設(she)備(bei)工作臺做左右(you)運(yun)動(dong)(dong)（X）,滑到架做前后運(yun)動(dong)(dong)（Y）,主軸頭座做上下運(yun)動(dong)(dong)（Z），立(li)柱與主機(ji)座固定式結構，X軸液(ye)壓傳(chuan)動(dong)(dong)，Y/Z軸采(cai)用(yong)交流電機(ji)驅(qu)動(dong)(dong)絲桿傳(chuan)動(dong)(dong)。機(ji)床采(cai)用(yong)PLC控(kong)制系統(tong)，帶有手搖脈沖發(fa)生器(qi)。各電路(lu)設(she)有短路(lu)保護(hu)裝(zhuang)置及(ji)過載保護(hu)裝(zhuang)置。生產廠(chang)家：杭州東宏自動(dong)(dong)化設(she)備(bei)有限公司
主要電氣配件：
|
序號 |
名 稱 |
代(dai)號 |
制造廠家 |
|
1 |
交流接觸(chu)器(qi) |
|
施耐德 |
|
2 |
空(kong)氣開關 |
|
施耐德(de) |
|
3 |
繼電器(qi) |
|
施耐德 |
|
4 |
接(jie)近開關 |
|
OMRON |
|
5 |
按鈕 |
|
施(shi)耐德 |
|
6 |
伺(si)服(fu)電機 |
|
SIEMENS |
|
7 |
伺服(fu)電機驅動器(qi) |
|
SIEMENS |
|
8 |
變壓器 |
|
九川 |
|
9 |
操作(zuo)屏 |
|
SIEMENS |
八、機床工作環(huan)境要求(qiu)
◇ 電源：三相交(jiao)流電380V±10%，50Hz±1%,控制電壓(ya)：DC24V±10%。
◇ 環(huan)境溫(wen)度： -5°C～ +40°C
◇ 相對濕度： ≤85%
◇ 機(ji)床安裝在遠離震源(yuan)，熱源(yuan)，熱流(liu)，且(qie)地基厚實的車間里(li)。
文章(zhang)編(bian)輯(ji)：德清勤龍(long)磨床(chuang)
